海灣TS-GSTN602消防電話分機接線安裝技術

4.1 海灣TS-GSTN602消防電話分機特點

海灣TS-GSTN602 型消防電話分機為手提式，可直接插入電話插孔呼叫電話主機。通過消防電話分機

可迅速實現(xiàn)對火災的人工確認，并可及時掌握火災現(xiàn)場情況，便于指揮滅火工作。消防電話分機采

用專用電話芯片，工作可靠，通話聲音清晰，使用方便靈活。

4.2 海灣TS-GSTN602消防電話分機主要技術指標

? 工作電壓：DC24V，允許范圍：DC20V～DC28V

? 工作電流：12mA～31mA

? 線制：無極性二總線制

? 使用環(huán)境：

 溫度：0℃～+40℃

 相對濕度≤95%，不結露

? 外殼防護等級：IP30

? 外形尺寸：

215mm×55mm×58.5mm

4.3 海灣TS-GSTN602消防電話分機結構特征

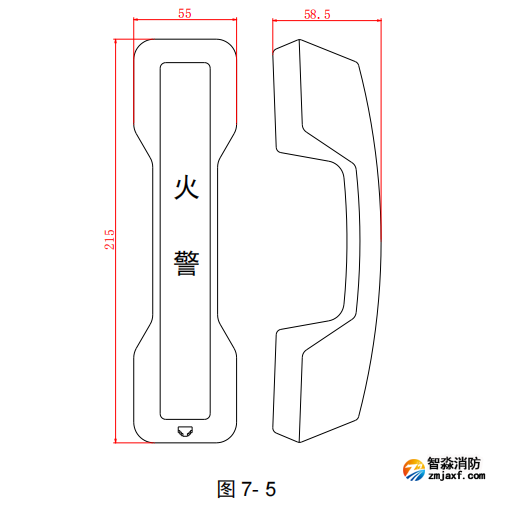

海灣TS-GSTN602 型消防電話分機外形尺寸如圖 7-5 所示。

4.4 海灣TS-GSTN602消防電話分機應用方法

TS-GSTN602 型電話分機插入 TS-GSTN603 消防電話插孔通過 TS-GSTN604 消防電話插孔接口

與電話總機相連接。
